El color del adaptador ayuda a identificar de un vistazo el tipo de fibra y el pulido de la fibra conectada, y los fabricantes suelen seguir las siguientes recomendaciones:

• Verde: fibras monomodo (SM) con pulido APC.
• Azul: fibras monomodo (SM) con pulido UPC o PC.

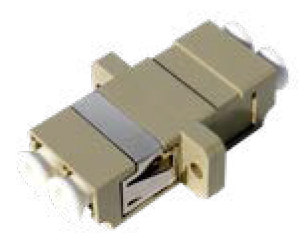

• Beige: fibras multimodo (MM) OM1 y OM2.

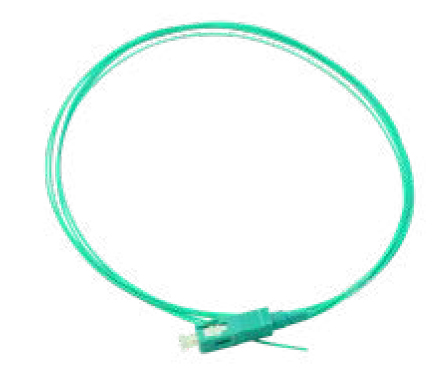

• Azul agua: fibras multimodo (MM) OM3.
• Magenta: fibras multimodo (MM) OM4.
• Verde lima: fibras multimodo (MM) OM5.

En la actualidad, las fibras multimodo (MM) emplean conectores con pulido PC, ya que este acabado proporciona un contacto óptico eficaz con bajas pérdidas por inserción, siendo suficiente para las distancias cortas y las exigencias de rendimiento típicas de los enlaces multimodo.

En Televés seguimos también esta recomendación para facilitar la instalación y mantenimiento de las redes de fibra y evitar posibles confusiones en la conectorización.

Monomodo con Pulido APC

Monomodo con Pulido UPC

Multimodo OM1/OM2

Multimodo OM3

Multimodo OM4

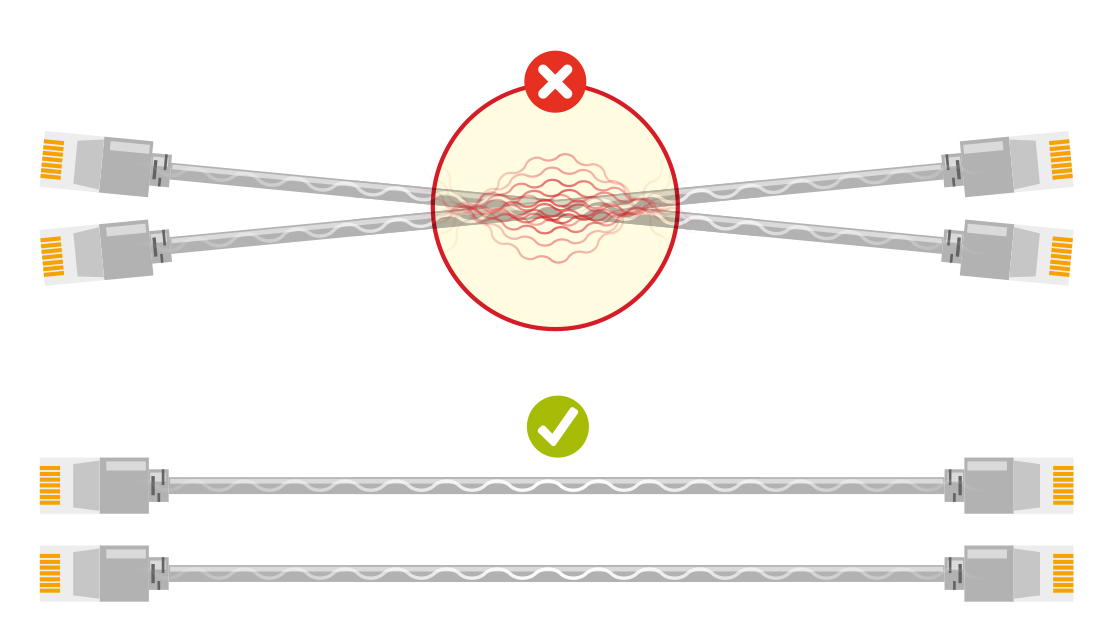

El Alien NEXT (Alien Near-End Crosstalk) es un tipo de diafonía que se produce entre cables de datos diferentes situados muy próximos, cuando la señal que circula por uno provoca interferencias en el otro.

Aparece con mayor frecuencia en instalaciones de alta densidad y en redes de alta velocidad como 10GBASE-T, donde se emplean frecuencias más elevadas.

Para mitigarlo, se recomienda:

• Utilizar cables blindados y conectores compatibles.
• Mantener el cableado ordenado, sin cruces ni presión excesiva entre cables.
• Elegir categoría 6A o superior para cable y conectores.
• Evitar tendidos excesivamente largos y apelotonados en la misma canalización.

Un diseño e instalación correctos son la mejor garantía para reducir este tipo de interferencias.

El cumplimiento de estándares respalda la competencia del mercado ayudando a los usuarios en la elección de la compra, asegurando la veracidad de los datos y ofreciendo el cumplimiento en requisitos fundamentales de seguridad. Dado que un rack almacena equipamiento eléctrico, debe contar con las siguientes certificaciones de seguridad eléctrica, según la directiva de baja tensión LVD 2014/35/EU:

• EN 62208:2011 – Envolventes vacías destinadas a los conjuntos de aparamenta de baja tensión. Evalúa la resistencia mecánica, estabilidad, impactos, carga y fijaciones, asegurando que los racks soporten el peso previsto, sean estables y no presenten bordes peligrosos.
• EN 60529:1991 + A1:2000 + A2:2013 - Grados de protección proporcionados por las envolventes (Código IP).

El cumplimiento de estas normas justifica que los racks pueden llevar el marcado CE, ya que garantiza que el producto cumple con los requisitos mínimos de seguridad y calidad para ser comercializado legalmente en la Comunidad Económica Europea.

Como garantía esencial de calidad en la Comunidad Económica Europea, todos los racks deben disponer del marcado CE.

El marcado CE de Conformidad Europea, declara que un fabricante cumple con las normas exigidas y reúne los requisitos mínimos calidad y seguridad para que el producto se pueda comercializar en la Comunidad Económica Europea, de acuerdo a la directiva europea 93/68/EEC. Este marcado debe indicarse de forma visible, legible e indeleble sobre el producto, excepto cuando este es pequeño, que podría venir en el embalaje o en la documentación que lo acompaña.

Está prohibido colocar símbolos que puedan confundirse con el marcado CE, como el caso del marcado China Export, que únicamente identifica el origen de la fabricación. Es importante conocer y diferenciar estos dos conceptos que comparten las mismas siglas. En el marcado CE se mantiene una distancia entre la C y la E equivalente al radio de las letras. Por el contrario, en el símbolo China Export nos encontramos las mismas letras, situadas muy juntas.

Sí, es posible utilizar un switch Ethernet en una infraestructura de fibra óptica siempre que incluya puertos compatibles con SFP. Estos puertos hacen posible la conexión de dispositivos SFP, adaptadores que permiten extender la funcionalidad de conmutación a través de cables de fibra óptica monomodo y multimodo.

En general, los más comunes son los puertos de tipo SFP y SFP+.

• Puertos SFP: diseñados para la interconexión de módulos SFP, soportando velocidades de hasta 1Gbps.
• Puertos SFP+: permiten la interconexión de módulos SFP+, soportando velocidades de hasta 10Gbps.

Hay diferentes métodos para unir dos tramos de fibra óptica, los más comunes son por empalme mecánico o por fusión. Una empalmadora mecánica es una opción interesante para utilizar esporádicamente, pues, aunque es una herramienta económica, esta ventaja se contrarresta con el coste de los empalmes, 10 veces superior al de una fusión. En el caso de obtener un mal resultado con un empalme, no es posible reutilizarlo, siendo necesario disponer de equipamiento óptico específico para detectarlo. Por todo ello, para profesionales que trabajen habitualmente con infraestructuras de fibra, una fusionadora es indudablemente la mejor opción. Una fusionadora realiza la medida de pérdidas ópticas tras la fusión, información que ofrece la certeza de que ha quedado bien hecha, o la opción de repetirla a coste cero, reduciendo enormemente la incertidumbre y la probabilidad de tener fallos en el cableado de fibra.

En el caso de aplicaciones concretas dónde las lambdas están definidas, como por ejemplo en la certificación de infraestructuras de telecomunicaciones ICT2, es posible encontrar dispositivos que automáticamente realizan todas las medidas ópticas. De esta forma, el instalador no tiene que repetir el mismo proceso para cada lambda, ahorrando tiempo y esfuerzo.

Finalmente, una fusionadora profesional ofrece un proceso de fusión fiable, sencillo y rápido, si se realizan los pasos en el orden adecuado. Si quieres aprender cuáles son estos pasos, consulta nuestro vídeo tutorial.

Vídeo tutorial
